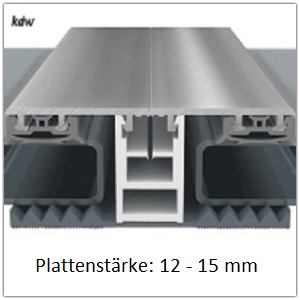

Glas-Schraubprofil Breite 60 mm Plattenstärke: 12 - 15 mm
VSG-Verlegeprofil - Thermo/Schraubprofil
mit thermischer Trennung
Profilbreite 60 mm
Für Plattenstärken von 12 bis 15 mm
- Kostenloser Zuschnitt auf die von Ihnen gewünschte Länge.
- Preisgünstige Lösung
- Deckelprofil auch farbig lieferbar
- Für Kunststoffplatten und schwere Isoliergläser
- Als unteres Profil wird das TPE-Auflageband verwendet, darauf kommt das Oberprofil. (Mittel- oder Randprofil)
- Das Oberprofil wird von oben durch das Profil in die Unterkonstruktion im Abstand von 30 cm verschraubt.
- Aluminium Oberprofil mit PVC-Adapter, Dichtungen und Auflagegummi
- Profilbreite: 60 mm
- Verwendbar für VSG / Glas, Stegplatten und Massivplatten
- 3 Farben zur Auswahl
auch in 70 und 80 mm Profilbreite erhältlich
ab 53,80 €
inkl. 19% MwSt.
zzgl.
Versandkosten
Lieferzeit ca. 10 bis 15 Werktage
verschiedene Größen und Farben verfügbar!
- Aluminium Oberprofil mit PVC-Adaptern, Dichtungen und Auflagegummi
- Profilbreite: 60 mm
- Verwendbar für VSG / Glas, Stegplatten und Massivplatten
- 3 Farben zur Auswahl
auch in 70 und 80 mm Profilbreite erhältlich
ab 63,83 €
inkl. 19% MwSt.
zzgl.
Versandkosten
Lieferzeit ca. 10 bis 15 Werktage
verschiedene Größen und Farben verfügbar!
Verlegung: Thermo Schraubprofil
Das TPE-Auflagegummi wird auf der Unterkonstruktion fixiert (aufgeklebt)
Schieben Sie die Distanzprofile mit der richtigen Seite nach oben (s. Richtungspfeil) in die Kederkanäle des Mittelprofils.
An den jeweiligen Randseiten schieben Sie ein zweites Distanzprofil als Randabschluss ein.
Legen Sie die vorbereiteten Platten auf das Auflagegummi mit einem Abstand zwischen den Platten in Wasserlaufrichtung von 3 cm.
Beachten Sie hierbei, das die Platten sich sowohl in der Länge als auch in der Breite ausdehnen.
Halten Sie entsprechend der Länge Ihrer Platten ausreichend Abstand zu Wand bzw. zum First ein.
Legen Sie das Mittelprofil mit dem Steg nach unten auf die Platten und richten Sie dieses aus.
Das Profil wird nun mittig mit einem Abstand von 30 cm mit einem 8 mm Bohrdurchmesser vorgebohrt.
Zur Befestigung verwenden Sie die VA-Schrauben 6,5 x 75 mm (bzw. 90 mm).
Für den Randabschluss verwenden Sie das vorgefertigte Randprofil mit gleicher Befestigung.
Um das Abrutschen der Platten zu verhindern, befestigen Sie jetzt am unteren Ende der Profile den Bremswinkel.
Verwenden Sie hierfür die VA-Schraube 6,5 x 75 mm (bzw. 90 mm) und schrauben Sie diese bis in die Unterkonstruktion.
