Verlegung: Profil V3
Durch die thermische Trennung (Aluoberprofil-Kunststoffdistanzleiste-Aluunterprofil) ist dieses System sehr gut geeignet für windgeschützte Terrassenüberdachungen und geschlossene Wintergärten. Das Thermo-Mittelprofil und Thermo-Randprofil sind besonders isoliert, um Wärmebrücken zu vermeiden. Eingezogene Lippendichtungen sorgen zudem für Dichtigkeit gegen Regenwasser.
Zuerst werden die Unterprofile auf der Unterkonstruktion ausgerichtet.

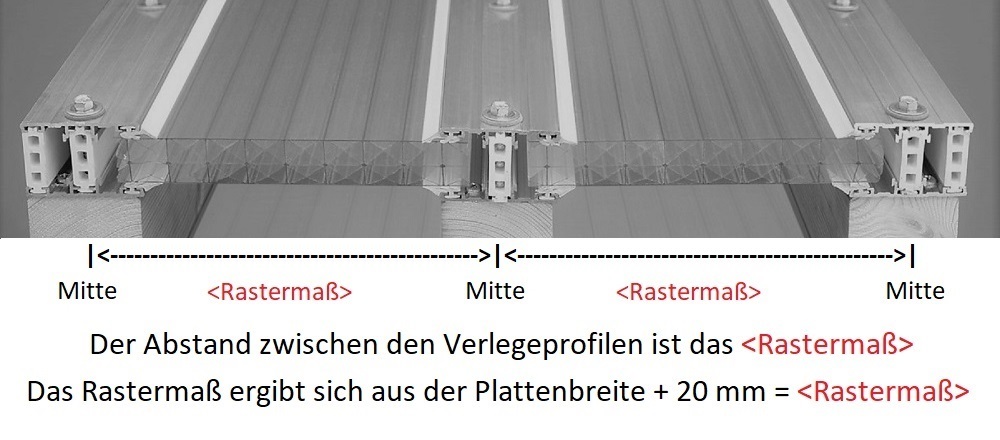

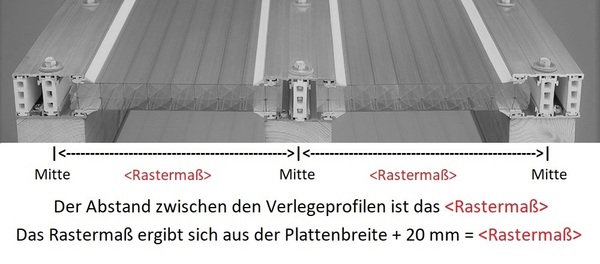

Das Achsmaß von Profilmitte bis Profilmitte beträgt max. 3 cm mehr als die Platte breit ist.
Beispielrechnung einer 98 cm breiten Stegplatte: 98 cm + max. 3 cm = max. 101 cm
Das Unterprofil wird nun im Abstand von 25 cm im Wechsel links/rechts neben der Stegaufnahme auf der Unterkonstruktion verschraubt.
Unterkonstruktion aus Holz - Benötigt werden pro lfdm. Profil 4 Schrauben in 4,5 x 32 mm (siehe unten)
oder
Unterkonstruktion aus Metall - Benötigt werden pro lfdm. Profil 4 Schrauben in 5,5 x 50 mm (siehe unten)
Der Distanzclip wird im Unterprofil (Stegaufnahme) eingeschoben.
Die vorbereitete Platte wird eingelegt.
Das Oberprofil wird nun auf den Distanzclip aufgelegt im Abstand von 25 cm mittig im Thermo-Adapter verschraubt.
Benötigt werden pro lfdm. Profil 4 Schrauben in 5,5 x 28 mm (siehe unten)
Um ein Abrutschen der Platten zu verhindern, befestigen Sie hierfür am unteren Ende der Profile einen Bremswinkel.
Bei Fragen rufen Sie bitte an. Wir helfen gerne.
Damit nur das bestellt wird was auch wirklich benötigt wird.

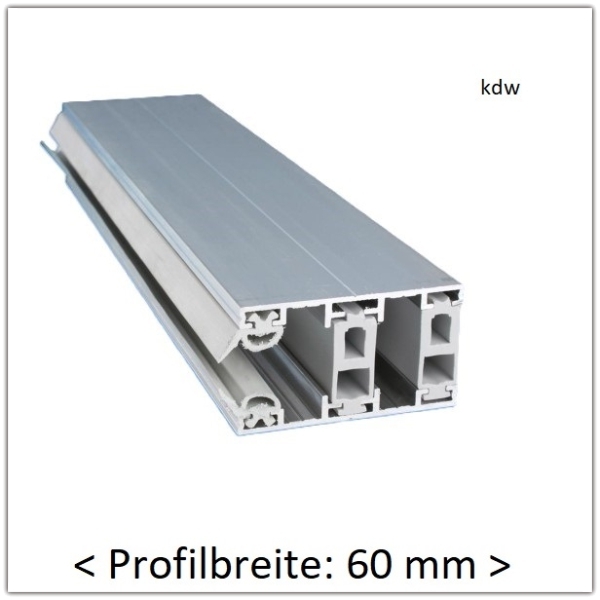

| Profilbreite: |
60 mm |
| Abstand Mitte/Mitte Verlegeprofil: |
Plattenbreite + 30 mm |
| Breite des Mittelsteg: |
20 mm |
| Größe |
Artikel-Nr |
Lieferstatus |
Preis |
Stk. |
| Länge: 1000 mm |
|
 Diese Größe ist nicht lieferbar |
23.96€1
Grundpreis:
23,96€
/lfdm.
|
|
| Länge: 2000 mm |
V3RT60-20 |
 Lieferzeit ca. 10 bis 15 Werktage |
47.92€1
Grundpreis:
23,96€
/lfdm.
|
|
| Länge: 2500 mm |
V3RT60-25 |
Lieferzeit ca. 10 bis 15 Werktage |
59.90€1
Grundpreis:
23,96€
/lfdm.
|
|
| Länge: 3000 mm |
V3RT60-30 |
Lieferzeit ca. 10 bis 15 Werktage |
71.87€1
Grundpreis:
23,96€
/lfdm.
|
|
| Länge: 3500 mm |
V3RT60-35 |
Lieferzeit ca. 10 bis 15 Werktage |
83.85€1
Grundpreis:
23,96€
/lfdm.
|
|
| Länge: 4000 mm |
V3RT60-40 |
Lieferzeit ca. 10 bis 15 Werktage |
95.83€1
Grundpreis:
23,96€
/lfdm.
|
|
| Länge: 5000 mm |
V3RT60-50 |
Lieferzeit ca. 10 bis 15 Werktage |
119.79€1
Grundpreis:
23,96€
/lfdm.
|
|
| Länge: 6000 mm |
V3RT60-60 |
Lieferzeit ca. 10 bis 15 Werktage |
143.75€1
Grundpreis:
23,96€
/lfdm.
|
|
| Länge: 7000 mm |
V3RT60-70 |
Lieferzeit ca. 10 bis 15 Werktage |
167.71€1
Grundpreis:
23,96€
/lfdm.
|
|
