Die Acrylglas (AC) Lichttrapezplatten werden auch als Spundwandplatten bezeichnet. Die in den Farben Klar und Bronce lieferbaren Platten vereint Tranzparenz, Temperautur- und Witterungsbeständigkeit mit extremer Schlagfestigkeit.
- Gute Hagelfestigkeit
- Plattenbreite: 1115 mm
- Nutzbreite: 1064 mm
- Längen: von 2 bis 7 meter

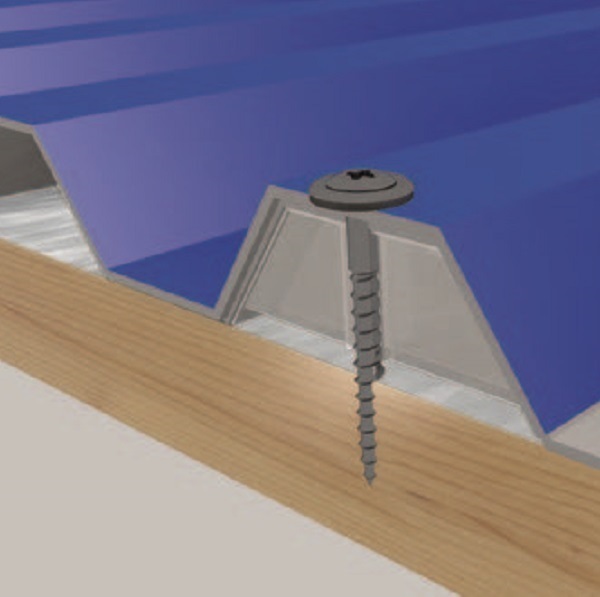

Die Befestigung erfolgt mit:
- Kalotten und Schrauben (Keine Abstandhalter) mit Dichtscheibe (keine Kalotten) siehe auch unter "Merkmale"
Lagerung – unbedingt beachten!
Die Lichtplatten sollten vor Sonnenlicht und Nässe geschützt und dementsprechend gelagert werden.Für Schäden, die durch unsachgemäße Lagerung entstehen, übernehmen wir keine Haftung. Um Verfärbungen, Verformungen und Rissbildungen durch Wärmestau zwischen den Plattenzu verhindern, empfehlen wir folgende Lagerung: Die Platten sollten auf ebener Unterlage, gut belüftet gelagert werden und mit wasser- und lichtundurchlässigen hellen Abdeckungen, z. B. Planen, abgedeckt werden.
Achtung!
Transportverpackungen sind bei längerer Lagerdauer zu entfernen und die Platten wie oben beschrieben zu lagern.
Bohren:
Bei Platten von bis zu 3 m Länge sollten alle Befestigungslöcher eine Bohrweitehaben, die 3 mm mehr beträgt als der Durchmesser des Befestigungsschaftes.
Die Bohrweite vergrößert sich um 1 mm je zusätzlichem Meter Länge bei längerenPlatten. Bitte Stufen- oder Kegelbohrer verwenden.
Schneiden:
Mit einer Handsäge mit feiner Zahnung oder mit einer elektrischen Handkreissäge(Geschw. 2.500 Umdrehungen / Min.) lassen sich die Platten leicht schneiden. Achtung: Während des Schneidens muss die Platte fixiert sein.
Plattenmontage:
(Bitte beachten Sie für Industrie-Lichtplattendie Montageanleitung.) Die seitliche Überlappung muss entgegengesetzt der Wetterseite erfolgen, sodass starker Wind kein Wasser unter die Platten drücken kann.
Für seitliche Überlappungen wird mindestens eine komplette Überlappung des Obergurtes empfohlen, bei geringen Dachneigungen (3° bis 7°) oder bei Längen über 4 Meter sowie in Gegenden, wo mit erhöhtem Wind und/oder Schneeaufkommen zu rechnen ist, wird jedoch mindestens eine
doppelte Überlappung empfohlen. Achtung! Hierdurch verringert sich die Nutzbreite.
Überlappungen der Plattenlängen müssen mindestens 200 mm betragen (senkrechteVerlegung 150 mm). Auf jeder zweiten Welle sowie auf der Überlappung müssen die Platten mit Abstandhaltern mit der Unterkonstruktion verschraubt werden (ausgenommen PC Welle in 2,8 mm Plattenstärke, siehe Acryl-Verlegung).
Überprüfen Sie die Platten auf gleichmäßige Auflage der Profile und nehmen Sie, wenn nötig, Feinanpassungen vor.
Zum Befestigen eignen sich am besten unsere
Spenglerschrauben aus A2 Edelstahlmit entsprechenden Abstandhaltern (siehe auch unter "Merkmale")
Die Schrauben bitte nur leicht komprimiert anziehen.
Plattenmontage:
Die Unterkonstruktion sollte mit einer weißen Schutzfarbe behandelt werden. Danach den Anstrich gut ablüften lassen, da unter Umständen Lösungsmitteldämpfe die Platten beschädigen können. Zur Platte zeigende Konstruktionsteile müssen hell sein, damit keine gefährliche Hitze entstehen kann, die eine Verformung oder Verfärbung der Platten zur Folge hat. Bei der Montage von Industrie-Lichtplatten ist zusätzlich dafür Sorge
zu tragen, dass die Stellen an denen die Lichtplatte auf das Blech lappt, ebenfalls mit Aluklebefolie abgeklebt werden.
Hierzu eignet sich helle Dispersionsfarbe oder Aluklebefolie.
(Ausnahme: PC Athermic:
Durch die hoch reflektierende und verspiegelte Oberfläche ist bei dieser Platte kein Vorbehandeln der Unterkonstruktionnötig.)
Die Platten dürfen nur auf einer Laufbohle betreten werden.
Achtung Hitzestau!
Bei Verlegung von Zwischendecken oder Sonnenschutzmaßnahmen muss ein Abstand der Ebenen von mindestens 40 cm eingehalten werden (abhängig von der Plattenqualität, der Raumgröße und der Belüftung), da ansonsten bei Sonneneinstrahlung ein zu großer Hitzestau entsteht, der die Platten zum Verformen oder Reißen bringen kann. Aus diesem Grund darf auch keine Wärmeisolierung unterhalb der Platten angebracht werden. Ebenso dürfen die Platten nicht auf einem vorhandenen durchgehenden Untergrund, wie z. B. einer Verschalung oder bestehendenDecke montiert werden. Es muss immer für genügend Luftzirkulation gesorgt werden (Traufbelüftung und Firstentlüftung). Nicht erlaubter Hitzestau kann auch
durch hohe Sparren oder Pfetten entstehen. An Traufe, First oder Wandanschluss muss eine Belüftung von mind. 300 cm² / lfdm. freier Querschnitt vorhanden sein.
Dachneigung:
Die Dachneigung sollte mindestens 7° betragen. Ab 10° macht sich der Selbstreinigungseffekt bemerkbar.
Diverses:
Durch Temperaturunterschiede arbeiten die Platten. Dies kann sich durch ein Knacken bemerkbar machen. Minimale Farbabweichungen sind durch unterschiedliche Rohstoffbeschaffungen möglich.
Verwendete Abdichtungsmassen müssen mit PVC / PC verträglich sein.
| Plattenbreite: |
1045 mm |
| Deckbreite: |
980 mm |
| Dachneigung: |
min. 7 Grad |
| Garantie auf Hagelschlag: |
10 Jahre |
| Garantie UV-Beständigkeit: |
30 Jahre |
| Lichtdurchlässigkeit: |
90 % |
| Struktur: |
Glatt |
| Profil: |
76/18 |
| Befestigungsbedarf pro qm Dach: |
8 Schrauben + Kalotten |
| Stärke: |
1,8 mm |
| Lattenabstand bei Dachverlegung: |
max. 600 mm |
| Riegelabstand bei Wandverlegung: |
max. 800 mm |
| Größe |
Artikel-Nr |
Lieferstatus |
Preis |
Stk. |
| 1045 x 1000 mm |
10406AC |
 Diese Größe ist nur im Zuschnitt lieferbar (Berechnungsgrundlage ist die jeweils nächst größere Länge) |
26.64€1
|
|
| 1045 x 2000 mm |
10406AC20 |
 Lieferzeit ca. 10 bis 20 Werktage |
53.27€1
Grundpreis:
25,49€
/
|
|
| 1045 x 2500 mm |
10406AC25 |
Lieferzeit ca. 10 bis 20 Werktage |
66.58€1
Grundpreis:
25,49€
/
|
|
| 1045 x 3000 mm |
10406AC30 |
Lieferzeit ca. 10 bis 20 Werktage |
79.90€1
Grundpreis:
25,49€
/
|
|
| 1045 x 3500 mm |
10406AC35 |
Lieferzeit ca. 10 bis 20 Werktage |
93.22€1
Grundpreis:
25,49€
/
|
|
| 1045 x 4000 mm |
10406AC40 |
Lieferzeit ca. 10 bis 20 Werktage |
106.53€1
Grundpreis:
25,49€
/
|
|
| 1045 x 4500 mm |
10406AC45 |
Lieferzeit ca. 10 bis 20 Werktage |
119.85€1
Grundpreis:
25,49€
/
|
|
| 1045 x 5000 mm |
10406AC50 |
Lieferzeit ca. 10 bis 20 Werktage |
133.17€1
Grundpreis:
25,49€
/
|
|
| 1045 x 6000 mm |
10406AC60 |
Lieferzeit ca. 10 bis 20 Werktage |
159.80€1
Grundpreis:
25,49€
/
|
|
| 1045 x 7000 mm |
10406AC70 |
Lieferzeit ca. 10 bis 20 Werktage |
186.44€1
Grundpreis:
25,49€
/
|
|
